2019-08-06

Affinity Designerでの折り図制作TIPS その3

diagramming Affinity Designer

任意の角度の対称軸で反転させる方法

f:id:origami:20190806062009p:plain
以前の記事では不可能そうだとしていたが、スナップを利用することで正確に反転させることが可能だった。以下その具体的な方法。スナップは「オブジェクトジオメトリにスナップ」をONにしておくこと。

反転軸をまたがる線でオブジェクトを分割

1）反転軸で分割されるオブジェクトを移動ツールですべて選択する
f:id:origami:20190806062036p:plain
2）ノードツールで反転軸との交点にノードを追加する（マウスカーソルを合わせて小さな◯が出現するときが交点にスナップが効いている）。以下の図では残したままになっているが、交点の追加が終わったら反転軸の線は消して良い
f:id:origami:20190806062101p:plain
f:id:origami:20190806062332p:plain
3）追加した反転軸上のノードをすべて選択し、コンテキストツールバー[アクション]→[カーブの切断]
f:id:origami:20190806062435p:plain

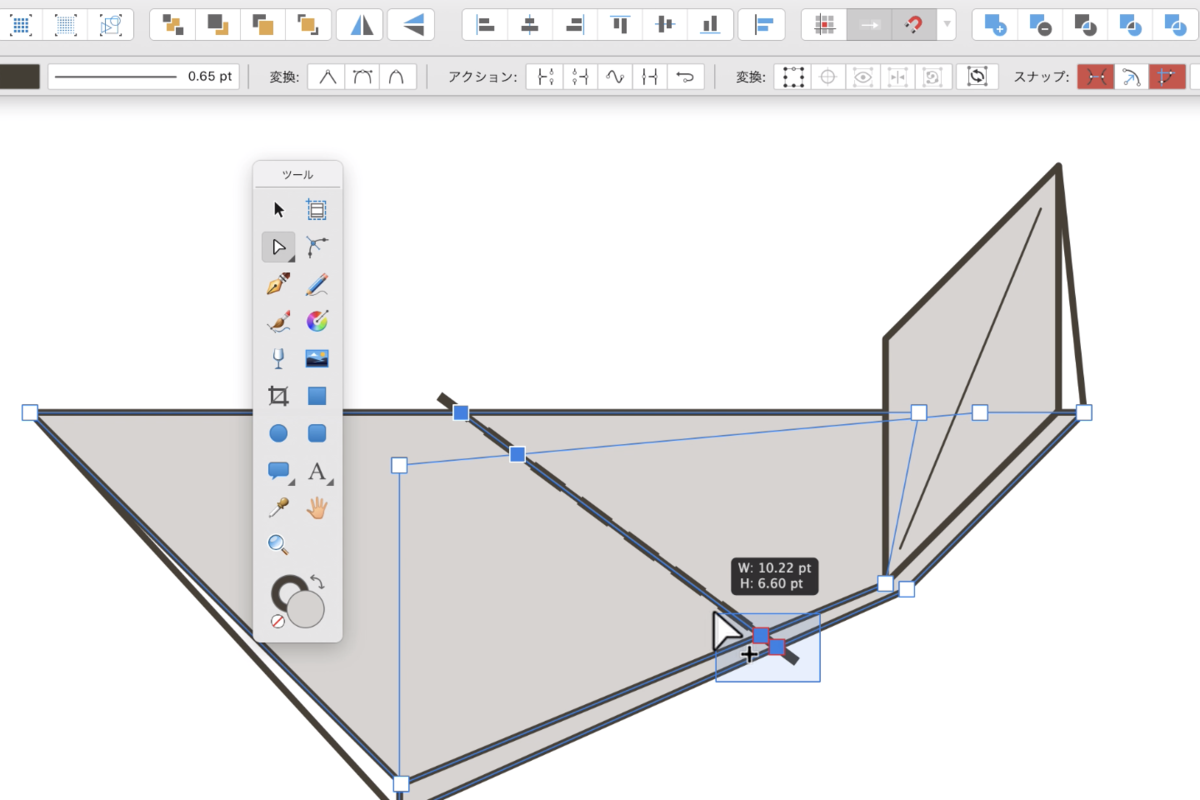

4）ノードの選択が外れるので再び反転軸上のノードをすべて選択し（このとき2つずつ重なっているノードをどちらも選択するためにShift＋マーキー選択を用いること）そのまま同じく[アクション]→ [カーブを閉じる]。これで紙の面のオブジェクトが分割される
f:id:origami:20190806062525p:plain
f:id:origami:20190806062550p:plain
f:id:origami:20190806062614p:plain
（注意：反転軸をまたいだ折り筋がある場合、（4）では分割した折り筋のノードを選択しないようにする。一本線に [カーブを閉じる]を適用すると、見た目は線でもデータ上では輪っか状態になってしまうため）

f:id:origami:20190806204511p:plain — 上の線はデータ上では輪になっている

オブジェクトを反転して、ポイント変換ツールで反転軸に合わせるように回転する

1）反転させる部分のオブジェクトを移動ツールですべて選択し、最前面にしておく
f:id:origami:20190806062645p:plain
2）上下反転か左右反転させる。（正確さが不要であれば、このまま回転・移動させて目視で合わせれば良い）
f:id:origami:20190806062701p:plain
3）選択したままノードツールに切り替えてノードを全選択する（⌘A）
4）折り返し後に一致する点の片方をドラッグしてスナップで合わせる
f:id:origami:20190806062742p:plain
f:id:origami:20190806062758p:plain

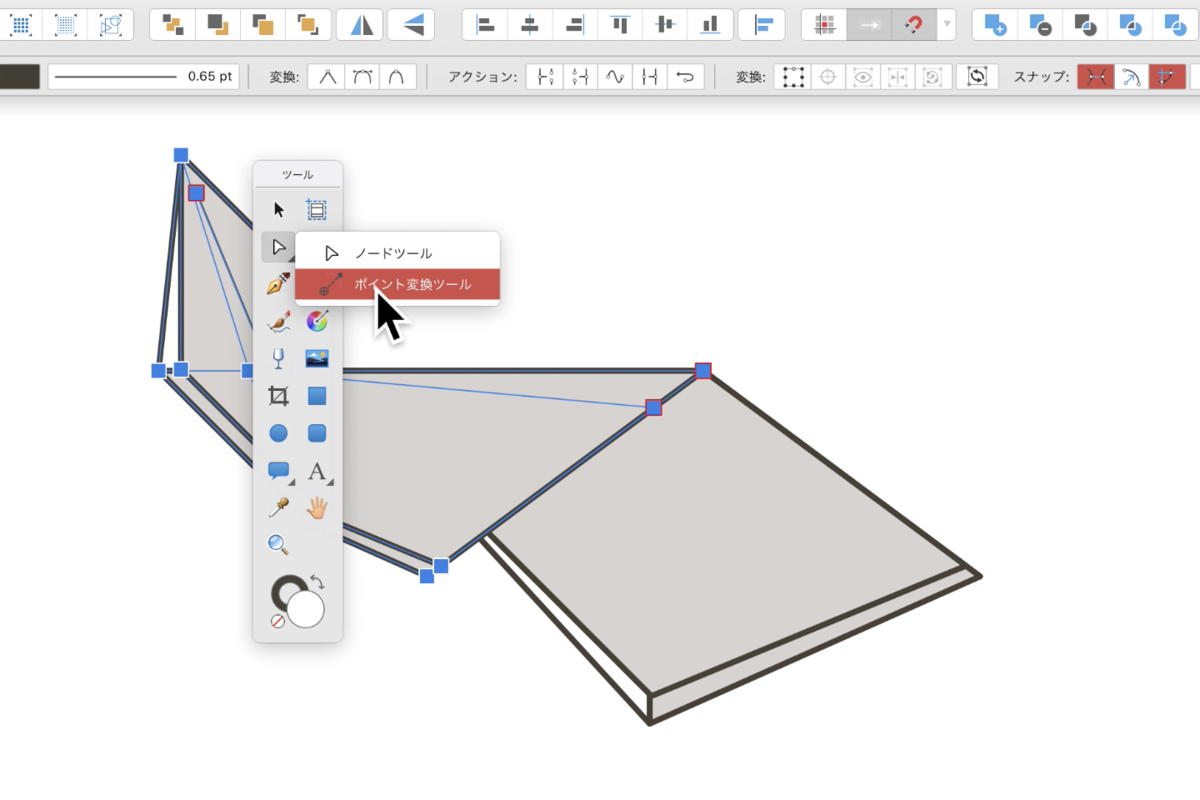

5）ノードを全選択したまま、[ポイント変換ツール]に切り替えて（デフォルトではノードツールの右下三角に格納されている：ショートカットキーF）、「変換ポイント」（◯に十字：回転の中心になる）をドラッグで移動して、（4）で合わせた点にスナップで合わせる
f:id:origami:20190806062821p:plain
f:id:origami:20190806062857p:plain
f:id:origami:20190806062911p:plain
6）折り返し後に一致するもう一方の点をドラッグしてスナップで合わせる。これで任意の角度による反転が完成した。後は必要な調整をして作図完了
f:id:origami:20190806062932p:plain
f:id:origami:20190806062946p:plain

f:id:origami:20190806063000p:plain — アウトラインモードにしたところ

個人的には、仕上げ工程の作図においては、ずらし表現もあいまってそこまで正確に反転させなければならないというようには考えていなくて、FreeHandでも目視で反転させて描き進めてしまうことがほとんどだった。
正確さが必要となるとすれば序盤の工程だが、作風が22.5度系であれば回転のスナップや数値入力で済んでしまう。ただ自由角系の作品、ぐらい折りを含むピュアランド折り紙などの折り図化ではこうした作図方法が必要になってくると思う。なんにせよ現時点でも可能ということはADを折り図制作に用いる点で安心材料ではあるだろう（反転機能はもう少し強化してほしいところだが）。

20190810追記
Flipping object with transformation origin and angle - Affinity on Desktop Questions (Mac and Windows) - Affinity | Forum
任意角反転の別法がこちらで紹介されている。反転軸を一度垂直線にスナップさせることで角度情報を得てそれを入力するもので、変形パネルの入力に計算式が使えるため、入力前の手計算などは不要になっている。
情報提供頂いたF様ありがとうございました。

2019-07-25

Affinity Designerでの折り図制作TIPS（？）その2

diagramming Affinity Designer

スタイル・アセット・シンボル

この3つはどれも、ある属性を持ったオブジェクトをゼロから作成・設定しなくても、あらかじめ登録しておいてすぐに呼び出せるようにする機能だ。
スタイルについては過去記事でも機能不足について書いているが、塗りがない破線属性を持った線を登録できないという不具合（バグっぽいがフォーラムで指摘する書き込みは見つけられなかった）があるようで、山谷線・透視線など折り図で多用する線が使えないという問題もある。
人によって色々やり方があると思うが、ぼくは基本アセットに突っ込んでおくことにした。線の類をまとめて並べてグループ化したものをアセットに入れておいて、スタイルのコピペ用に使うのがいいかなと思っている。

f:id:origami:20190725215527p:plain — 使う線をまとめてアセットに

スタイルのコピペではなく直接使ってももちろん構わないのだが、線種の変更をするときなどは結局スタイルコピペでやらなくてはいけないので一々場合分けするよりは全部同じ手順でやった方がやりやすい、というだけだ。紙の表・裏や影については一応スタイルに登録したが、実作業ではすでに描いた図の中からオブジェクトのコピー等でまかなってしまえば十分そうだ。
なおツールバーやパネル等はデフォルトのダークモードのままにしていたが、それだとアセットに登録したオブジェクトが全く見え辛いので、ライトモードに変更した。
参考として現時点でのアセットを載せておく。ほとんどのオブジェクトはFreeHand時代に作ったオブジェクトをAi経由でADに持ち込んだものだ。

f:id:origami:20190725215611p:plain — 現時点でのアセットその1

f:id:origami:20190725215657p:plain — 現時点でのアセットその2

スナップ

スナップ機能の精度と充実はADの強みだが、設定項目が多岐にわたるため、折り図制作向きのカスタマイズは研究の余地がある。
例えば[表示]→[グリッドおよび軸マネージャー]で以下のように「追加軸の設定」をすると22.5度間隔のスナップが作れる。（なおこの機能はドキュメント全体に対して有効にはならず、アートボードごとに個別に設定しないといけないようだ）

f:id:origami:20190725215726p:plain — モードを[詳細]にして[追加軸の設定]

f:id:origami:20190725215905p:plain — ノードを動かした時に、22.5度刻みのスナップが効くところでは中央に数値が現れる

しかし実際やってみるとグローバルスナップの設定で「オブジェクトの境界ボックスにスナップ」をONにしているとスナップ対象が多すぎてちょっと困ってしまうことになった（スナップ候補を絞る機能もあるが、折り図は重なっているオブジェクトが多いのでうまく対処できない）。「オブジェクトの境界ボックスにスナップ」をOFFにすれば良いのだが、すると移動ツールでオブジェクトの移動をする際のスナップが効かなくなる。対処法としては、オブジェクトの移動を、ノードツールで全ノードを選択してから1つのノードをつまんで行う方法があって、今のところこれでやっている。（移動ツールで目視で合わせてしまって、正確に合ってほしい頂点部のみ個別にスナップさせたりもする。）
あとは、オブジェクト・ノードの移動中にoptionキーを押すと一時的にスナップをOFFにすることができるので、ずらし描写をする際は矢印キーの使用と合わせて活用していきたい。
現時点では、上記の22.5度スナップと、シェイプとオブジェクトジオメトリにスナップする設定でやっているが、もう少し量を描いてみないと最適解は分からなそうだ。

f:id:origami:20190725220010p:plain — 現時点でのスナップ設定例

2点鎖線の（無理やりな）作り方

f:id:origami:20190725220038p:plain — 「12-4-1-1.5」「12-1.5-1-4」の線を重ねた状態にしている

「外観」で線を重ねればADだけでも2点鎖線を作れると思いついた。EPS書き出しすると分離すると思うけど。ここまでして2点鎖線にしたい人がいるかは分からない。
以前書いたとおり、Aiからデータを読み込めば2点鎖線を使うことができるのでAiを持っていればそちらの方が良いだろう（不具合はない、はず）。ただし再編集をしようとすると、どれでも数値をいじった時点で1点鎖線に変わってしまうので注意。

レイヤーの不透明度のクイックキーに注意

表示拡大のために⌘＋数字キー（1〜4）を押そうとしたときに間違って数字キーだけ押すとオブジェクトの色が薄くなってしまうが、これは数字キーがレイヤーの不透明度を変更するクイックキーになっているせいで、不透明度が（2を押すと20％になるなどして）変わっていたのだった。先日の配信中にもやって（裏返す記号の作成前）、その時は原因がわかってなくてスタイルのペーストで修正したりしていた。うっかり押して気づかないままになるのがちょっと怖いのでズームはズームツールを使った方が良さそうだ。
この不透明度のクイックキーは無効にしたいのだが、環境設定のショートカット編集の対象になっていないようなので不可能みたいだ。

「背面にペースト」の代替法2つ

これは配信で少し話したが、ADでは普通のペーストが「前面にペースト」になっていて、「背面にペースト」の代替のやり方としては2つありそうだ。

「後方に挿入」を押してから、ペースト
通常のペーストをしてから、「背面へ」

「後方に挿入」「背面へ」のどちらの操作も環境設定からショートカットキーが設定できるので、しておいた方が良い。Ai・FHでの背面にペーストに比べると一手間増えてしまうがしょうがない。
